設計與功能
基本規格
測試數據
設計與功能
卓越防火性能
採用防火材料，有效減少火花產生，降低異常風險，確保無人機系統的安全運行。
堅固耐用
高耐磨損與抗衝擊設計，能夠承受嚴苛條件，延長產品壽命，降低維護需求。
耐高溫
使用高品質材料，抵抗高溫影響，適合各種工業環境，保護無人機的電氣連接。
台灣製造
結合台灣製造工藝，每一個接頭都經過嚴格測試，確保產品性能穩定，滿足無人機行業的高標準要求。
便捷安裝
設計簡單方便，支持快速安裝，適配多種無人機系統，提升整體系統的靈活性與效率。

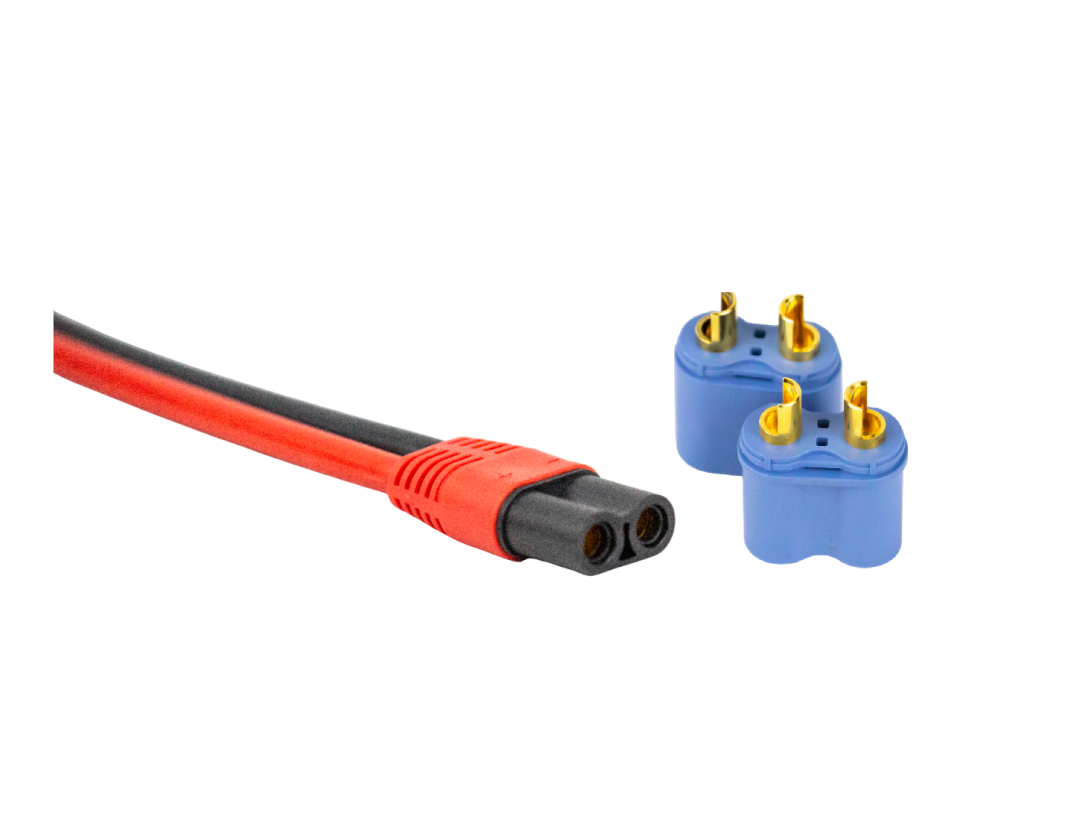

鈹銅設計
接頭採用鈹銅（BeCu），具備導電橡膠、安全導電、耐磨損、耐腐蝕等特性，確保設備穩定與安全作業。
基本規格
| KTP-BC08 | |
| 端子材質 | 黃銅鍍金 |
| 接頭材質 | PVC |
| 工作溫度 | -20℃~105℃ |
| 線式連接方式 | 壓接 |
| 板式連接方式 | 焊錫 |
| 阻燃等級 | UL94 V-0 |
| 線式適合線徑 | 8 AWG |
| 板式適合線徑 | 8 ~10 AWG |
測試數據
| 測試項目:電流溫升試驗---參考CNS 15424-1-4.3.6 & UL 1977 比對不同電流/時間下的溫升數據，基本溫升要求△T < 50℃ { or < RTI (Relative Thermal Index) } |
|||||||||||||
| 型號 | 測試電壓(DC) | 測試電流(A) | 環境溫濕度(°C) | 檢測點 | 溫度點檢時間段(sec)--°C | 要求 | ΔT | 判定 | |||||
| 0 | 300 | 450 | 1800 | 2700 | 3600 | ||||||||
| KTP-BC08 | 24V | 60A | 25.1(°C) / 61.7% | 1. "+"線材輸入 | 25.2 | 41.5 | 52.3 | 55.3 | 55.4 | 55.4 | ΔT<50°C | 30.3 | PASS |
| 2. "-" 線材輸出 | 25.5 | 41.1 | 51.2 | 53.9 | 53.1 | 53.9 | 28.8 | PASS | |||||
| 3. Housing | 25.1 | 41.4 | 60.2 | 64.3 | 63.1 | 63.2 | 39.2 | PASS | |||||
| 測試電壓(DC) | 測試電流(A) | 環境溫濕度(°C) | 檢測點 | 溫度點檢時間段(sec)--°C | 要求 | ΔT | 判定 | ||||||
| 0 | 5 | 15 | 30 | 45 | 60 | ||||||||
| 24V | 90A | 25.1(°C) / 61.7% | 1. "+"線材輸入 | 25.4 | 28.6 | 30.4 | 36.5 | 42.47 | 48.1 | ΔT<50°C | 23 | PASS | |
| 2. "-" 線材輸出 | 25.2 | 28.3 | 30.1 | 35.6 | 41.3 | 46.9 | 21.8 | PASS | |||||
| 3. Housing | 25.5 | 25.6 | 26.1 | 29.2 | 32.6 | 36.9 | 11.8 | PASS | |||||
